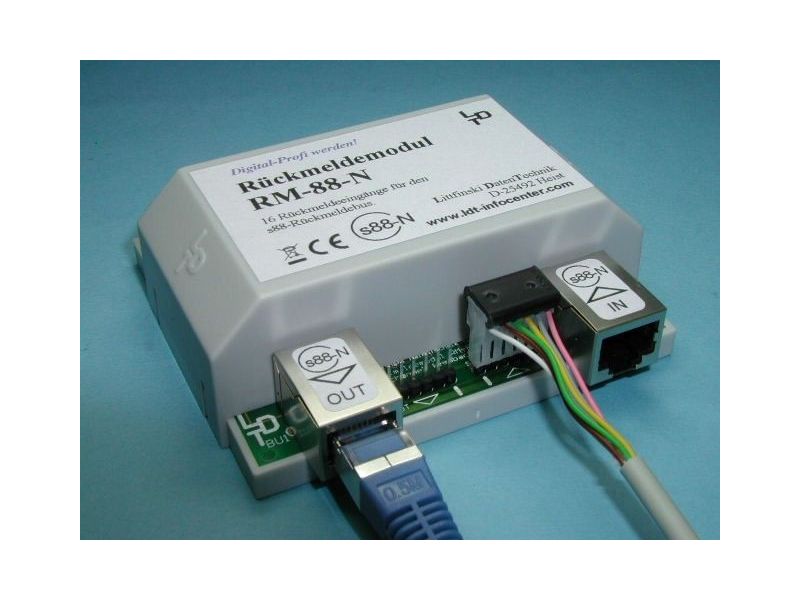

Littfinski 310113 RM-88-N: s88 Rückmeldedecoder Standard S88-N

Dieser Rückmeldmeldedecoder RM-88-N ist für das Dreileiter-System von Märklins vorgesehen.
Es können sowohl die s88-Standardverbindungen mit 6-poligen Stiftleisten und die Busverbindungen
nach s88-N mit geschirmten RJ-45 Buchsen angeschlossen werden.

Der s88-Rückmelder kann 16 Massekontakte einlesen und zur Auswertung an die digitale Anlage weiterleiten. Der Decoder ist kompatibel zu allen Systemen, die mit dem s88-Bus zusammenarbeiten. Die Anschlusskabel werden über Anschlussklemmen angeschraubt und können daher nicht aus Versehen herausgezogen werden.

Die Verbindung zwischen den Modulen kann nach der Norm s88-N mit standart Ethernet Cat5 Patchkabeln hergestellt werden. Dadurch wird eine stabile und sichere Übertragung der Daten erreicht. Der Decoder ist mit den s88-Decodern von Märklin, Tams, Viessmann etc. kombinierbar.

Das geschirmte Kabel mit dem 6-poligen Stecker auf der linken Seite des Decoders (von vorne gesehen) - und mit OUT bezeichnet - führt zur Zentrale. Das RJ-45-Patchkabel auf der rechten Seite des Decoders (von vorne gesehen) - und mit IN bezeichnet - führt zum nachfolgenden Modul.

Achtung:
Im Lieferumfang dieses Decoders ist kein Anschluss- oder Verbindungskabel enthalten.
