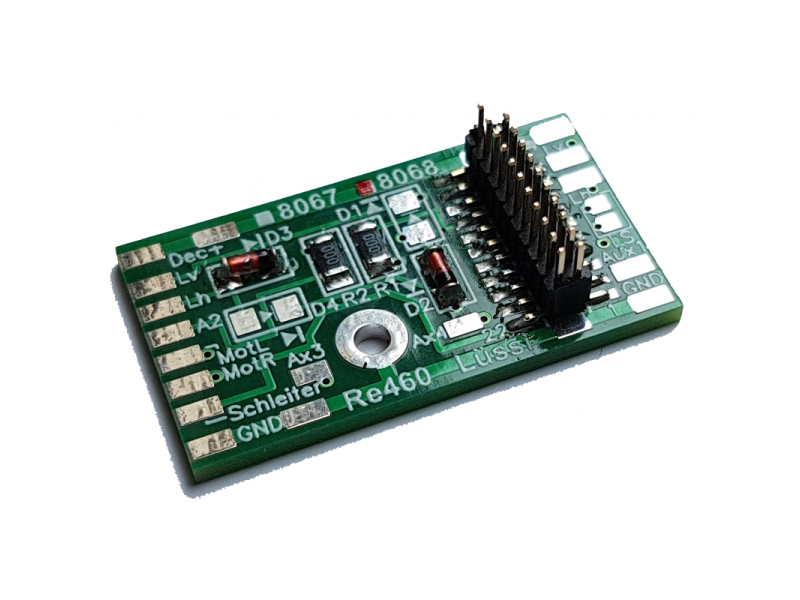

LSI 8068 carte de circuit imprimé 21MTC connecteur / mâle

LSI 8068 Carte de circuit imprimé 21MTC Connecteur /Male

La carte de circuit imprimé 8068 a été développée pour les locomotives Märklin des séries Re 460 et Ae 6/6, afin de les numériser de la manière la plus simple et propre. La carte est équipée d'une interface 21MTC, tous les raccordements importants sont dirigés vers de grandes pastilles de soudure.

La version 8068 est destinée aux locomotives équipées d'ampoules à incandescence et doit être convertie en LED avec les modules lumineux 8086 (vendus séparément) ou similaires. Sous la référence 8067, une version est disponible pour la numérisation de la locomotive tout en conservant les ampoules à incandescence existantes.

La carte de circuit imprimé mesure 32 x 18 mm et s'adapte donc parfaitement à la Re 460 et à certaines Ae 6/6 à la place de la carte de circuit imprimé existante (Märklin 62 2550) et est fixée avec la vis existante.

Astuce : Utilisez un décodeur avec des sorties auxiliaires renforcées comme l'ESU LokPilot V4.0 M4 MKL (64618), afin d'avoir la pleine tension du décodeur aux connexions Aux 3 et Aux 4 et de pouvoir y brancher des consommateurs.

Quelle est la différence entre les articles 8067 et 8068 ?
En termes simples, l'article 8067 possède deux diodes de plus que l'article 8068.
Ces deux diodes garantissent que la lampe arrière droite, en direction de la marche, est toujours allumée lorsque les lampes avant sont allumées. C'est ce qu'on appelle le changement de lumière suisse.
Si votre locomotive possède uniquement des lampes blanches ou des LED (comme de nombreuses versions originales de Märklin avec deux ampoules à incandescence à l'avant et à l'arrière), utilisez la référence 8067.
Si votre locomotive est équipée de feux arrière rouges supplémentaires (ou doit l'être), utilisez l'article 8068.
Avec un peu d'habileté, vous pouvez bien sûr également souder ou retirer les diodes vous-même à un moment ultérieur.

Unité d'emballage :
1 pièce
