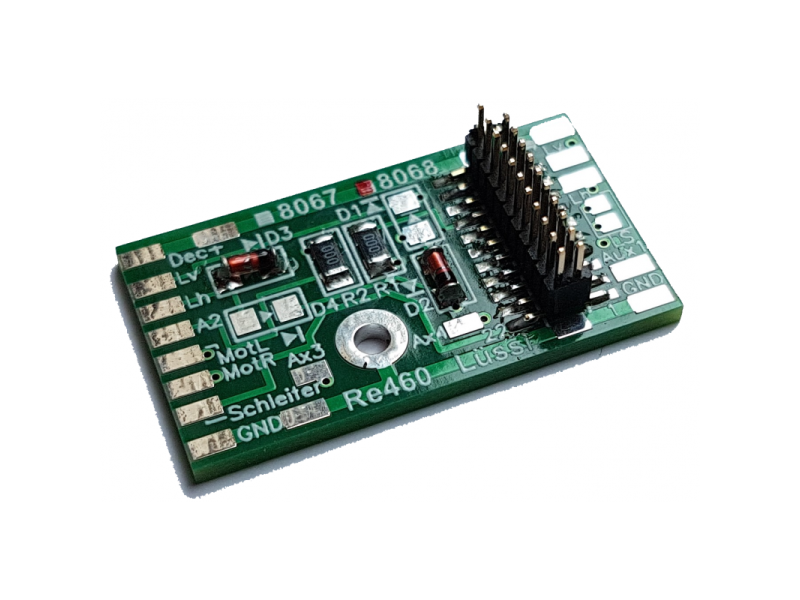

LSI 8068 Scheda di circuito 21MTC con connettore maschio

LSI 8068 Scheda di circuito 21MTC con connettore /Maschio

La scheda di circuito 8068 è stata sviluppata per le locomotive Märklin della serie Re 460 e Ae 6/6, per digitalizzarle in modo semplice e pulito. La scheda è dotata di un'interfaccia 21MTC, tutti i collegamenti importanti sono portati su grandi pad di saldatura.

La versione 8068 è pensata per locomotive equipaggiate con lampadine e deve essere convertita in LED con i moduli luminosi 8086 (venduti separatamente) o simili. Con il numero articolo 8067 è disponibile una versione per la digitalizzazione della locomotiva mantenendo le lampadine esistenti.

La scheda ha una dimensione di 32 x 18mm e si adatta quindi perfettamente alla Re 460 e a certe Ae 6/6 al posto della scheda esistente (Märklin 62 2550) e viene fissata con la vite esistente.

Consiglio: Utilizzate un decoder con uscite ausiliarie potenziate come l'ESU LokPilot V4.0 M4 MKL (64618), in modo da avere la piena tensione del decoder alle uscite Aux 3 e Aux 4 e poter collegare i carichi.

Qual è la differenza tra gli articoli 8067 e 8068?
In poche parole, l'articolo 8067 ha due diodi in più rispetto all'articolo 8068.
Questi due diodi garantiscono che la lampada posteriore destra in direzione di marcia sia sempre accesa quando le lampade anteriori sono accese. Questo è il cosiddetto cambio di luce svizzero.
Se la vostra locomotiva ha solo lampade bianche o LED (come molte versioni originali di Märklin con due lampadine anteriori e posteriori), utilizzate il numero articolo 8067.
Se la vostra locomotiva ha luci di coda rosse aggiuntive (o deve essere equipaggiata in questo modo), utilizzate l'articolo 8068.
Con un po' di abilità, potete naturalmente anche saldare o rimuovere i diodi in un secondo momento.

Unità di imballaggio:
1 pezzo
