LSI 8084 - Module lumineux pour Märklin Re 4/4 II...

Enfin, elle est là !

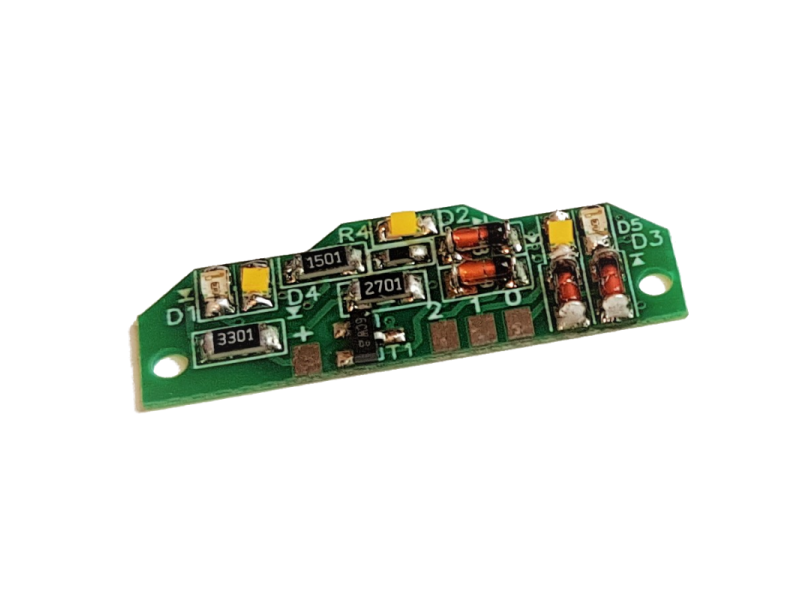

Carte lumineuse prête à l'emploi incluant toutes les résistances.
Plus de résistances supplémentaires nécessaires.

Active l'éclairage CH avec des LED blanches chaudes.
Active l'éclairage CH "Conduite solo" Rouge

Le module lumineux 80840 a été développé pour les locomotives Märklin de la série Re 4/4 II,
déjà équipées de LED.


8087 connexions (pads):
D+ Décodeur Plus
Lv Lumière A (avec la connexion Lh)
Lh LED blanche individuelle en bas à droite
Aux Feu de route
Aux LED rouge en bas à droite

Connexions du décodeur et couleurs des fils (selon la norme NEM):
Bleu Décodeur Plus Retour des fonctions
Blanc F0 avant Lumière avant (Lv, F0v)
Jaune F0 arrière Lumière arrière (Lh, F0h)
Vert Aux1 Touche de fonction 1Violet Aux2 Touche de fonction 2

Unité d'emballage:
1 pièce
