LSI 8084 - Modulo luce per Märklin Re 4/4 II Bianco/Rosso

Finalmente è arrivata!

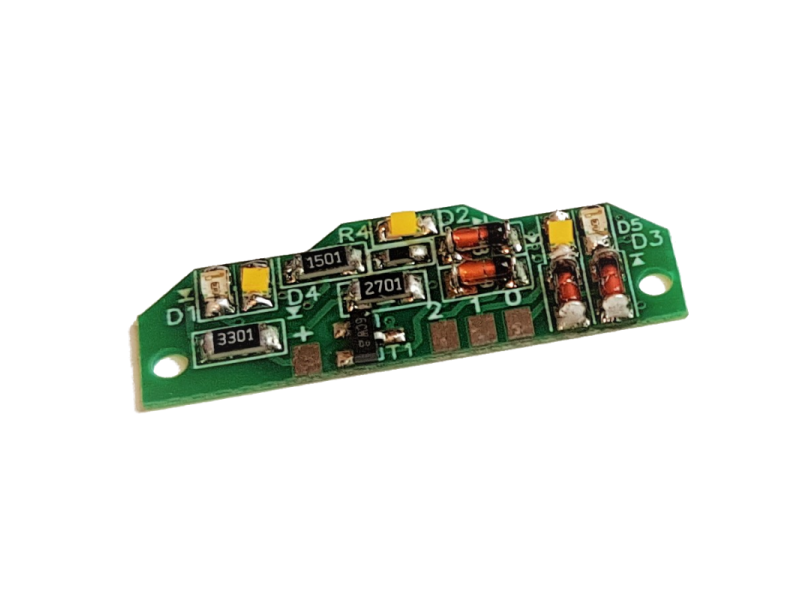

Scheda luminosa pronta per l'installazione, inclusi tutti i resistori.
Nessun resistore di limitazione aggiuntivo necessario.

Attiva l'illuminazione CH con LED bianchi caldi.
Attiva l'illuminazione CH "Solofahrt" rossa

Il modulo luminoso 80840 è stato sviluppato per le locomotive Märklin della serie Re 4/4 II,
già equipaggiate con LED.


8087 Collegamenti (Pads):
D+ Decoder Plus
Lv Luce A (insieme al collegamento Lh)
Lh LED singolo bianco in basso a destra
Aux Faro
Aux LED rossa in basso a destra

Collegamenti del decoder e colori dei fili (secondo norma NEM):
Blu Decoder Plus Funzioni di ritorno
Bianco F0 avanti Luce anteriore (Lv, F0v)
Giallo F0 indietro Luce posteriore (Lh, F0h)
Verde Aux1 Pulsante funzione 1Viola Aux2 Pulsante funzione 2

Unità di imballaggio:
1 pezzo
