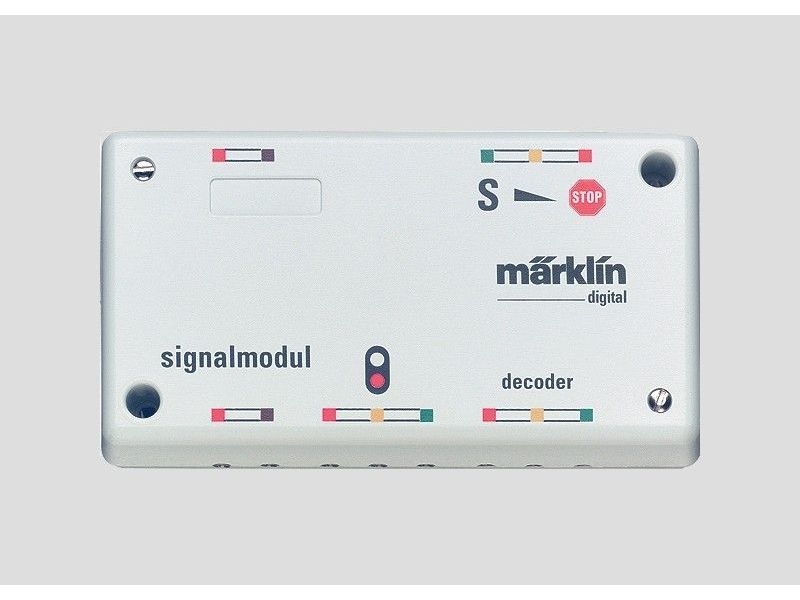

Märklin 72442 Module de signal - Module de frein

Module de signalisation Märklin pour l'arrêt contrôlé...

Le module de signalisation Märklin 72442 est un entraînement de signal avec circuit intégré, conçu pour l'arrêt contrôlé des locomotives numériques à entraînement haute performance. Il offre des connexions pour un signal lumineux à deux aspects et les trois sections de voie nécessaires pour garantir un arrêt sûr de la locomotive.

Le circuit du module de frein peut être contrôlé soit par un décodeur k 83, soit par un pupitre de commande conventionnel 7272/72720. Pour le fonctionnement, trois sections de voie isolées dans la zone de signal sont nécessaires. La première section sert de zone de transition, dont la longueur correspond à celle d'un patin à neige (environ 70-90 mm). La deuxième section est la véritable zone de freinage, où la locomotive s'arrête de manière contrôlée. La longueur de cette section de freinage est déterminée par le réglage de la décélération sur le décodeur de la locomotive et doit être d'au moins 40-50 cm.

Une troisième section de sécurité coupe la tension d'alimentation pour exclure un glissement accidentel de la locomotive au-delà de la zone de signal. Le module de frein est adapté aux signaux lumineux et aux signaux à forme. Pour les locomotives avec électronique numérique ou Delta non régulée, l'utilisation est moins recommandée, car un arrêt imprécis peut se produire dans la section de freinage ou de sécurité.
