Märklin 72442 Modulo segnale - Modulo freno

Modulo segnale Märklin per fermata controllata delle...

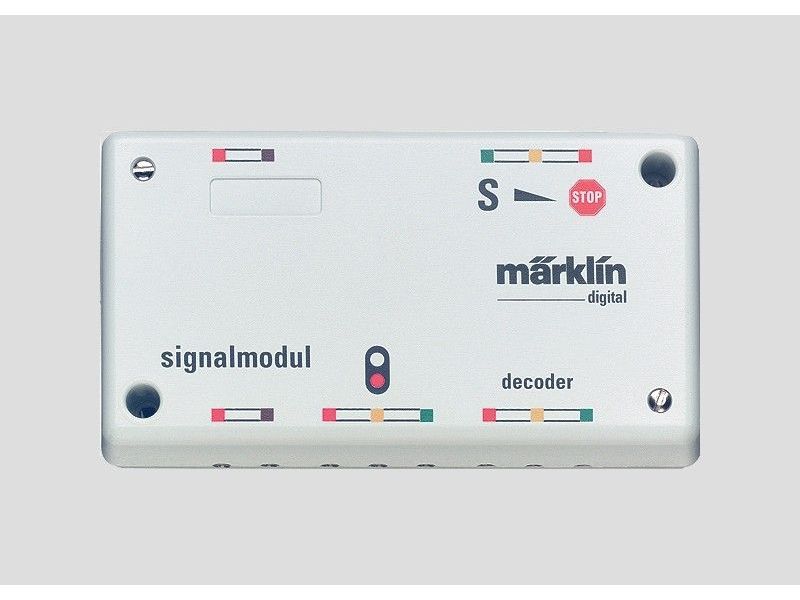

Il modulo segnale Märklin 72442 è un attuatore di segnale con circuito integrato, progettato per la fermata controllata delle locomotive digitali con azionamento ad alte prestazioni. Offre connessioni per un segnale luminoso a due aspetti e i tre tratti di binario necessari per garantire una fermata sicura della locomotiva.

Il circuito del modulo freno può essere attivato tramite un decoder k 83 o un pannello di controllo convenzionale 7272/72720. Per il funzionamento sono richiesti tre tratti di binario isolati nell'area del segnale. Il primo tratto funge da area di transizione, la cui lunghezza corrisponde a un pantografo (circa 70-90 mm). Il secondo tratto è l'effettiva area di frenata, in cui la locomotiva si ferma in modo controllato. La lunghezza di questo tratto di frenata è determinata dall'impostazione della decelerazione sul decoder della locomotiva e dovrebbe essere di almeno 40-50 cm.

Un terzo tratto di sicurezza disattiva la tensione di alimentazione per escludere un eventuale scivolamento accidentale della locomotiva oltre l'area del segnale. Il modulo freno è adatto per segnali luminosi e a forma. Per le locomotive con elettronica digitale o Delta non controllata, l'uso è meno raccomandato, poiché può verificarsi una fermata imprecisa nell'area di frenata o di sicurezza.

Dati tecnici & dettagli
