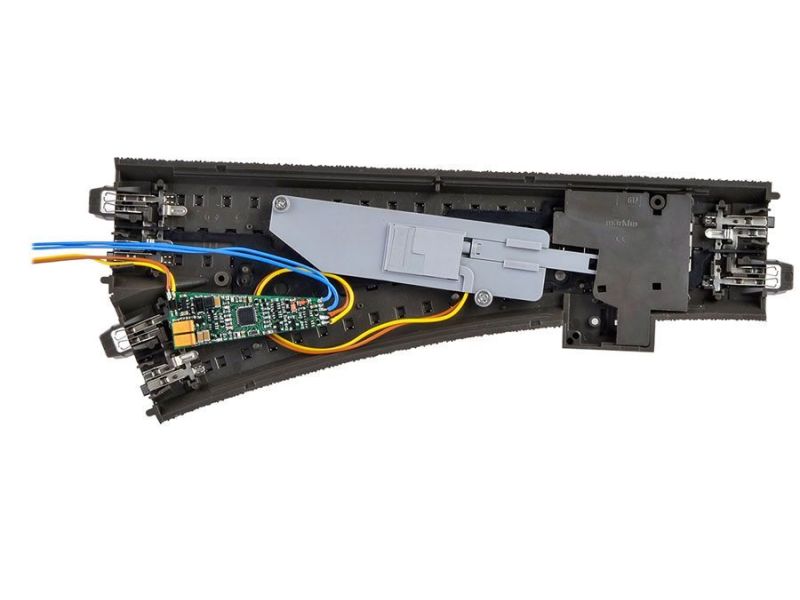

Viessmann 4568 - Mécanisme d'aiguillage avec décodeur...

Viessmann moteur d'aiguillage avec décodeur pour rails C

Ce moteur d'aiguillage est conçu pour tous les aiguillages Märklin et Trix en rails C. Il se distingue par un mouvement puissant et silencieux des langues d'aiguillage. L'électronique du décodeur numérique associé peut être logée dans le ballast.

Modèle

Le moteur d'aiguillage permet un mouvement lent conforme au prototype des langues d'aiguillage. La vitesse et le déroulement du mouvement sont contrôlés électroniquement et garantissent un entraînement sensible. En mode numérique, la direction de l'entraînement peut être inversée si la direction du mouvement ne correspond pas à la direction de commutation de l'appareil d'entrée.

Le décodeur intégré prend en charge les formats Märklin-Motorola et DCC. Il peut renvoyer la position souhaitée ou réelle via RailCom à des centrales numériques appropriées, comme le Viessmann Commander Art. 5300/5320. Un fonctionnement analogique est également possible.

Points forts

Des sorties de commutation supplémentaires pour relais ou LEDs ainsi que pour un retour de position conventionnel et une polarisation du cœur sont disponibles. Leur fonction est configurable. Le moteur est compatible avec divers aiguillages Märklin en rails C, y compris les aiguillages à gauche et à droite (24611, 24612), les aiguillages doubles (24624), les aiguillages à trois voies (24630 – deux moteurs nécessaires), les aiguillages courbes avec et sans levier de commande manuel (20671, 20672, 24671, 24672) ainsi que les aiguillages fins (24711, 24712). Il est également adapté pour les aiguillages Trix en rails C, y compris les aiguillages à gauche et à droite (62611, 62612), les DKW (62624), les aiguillages courbes (62671, 62672) et les aiguillages fins (62711, 62712).

Prototype

Le moteur d'aiguillage simule le mouvement lent et précis des langues d'aiguillage, comme on peut l'observer dans l'exploitation ferroviaire réelle.

Données techniques & détails
