Viessmann azionamento scambio con decoder per C-Gleis

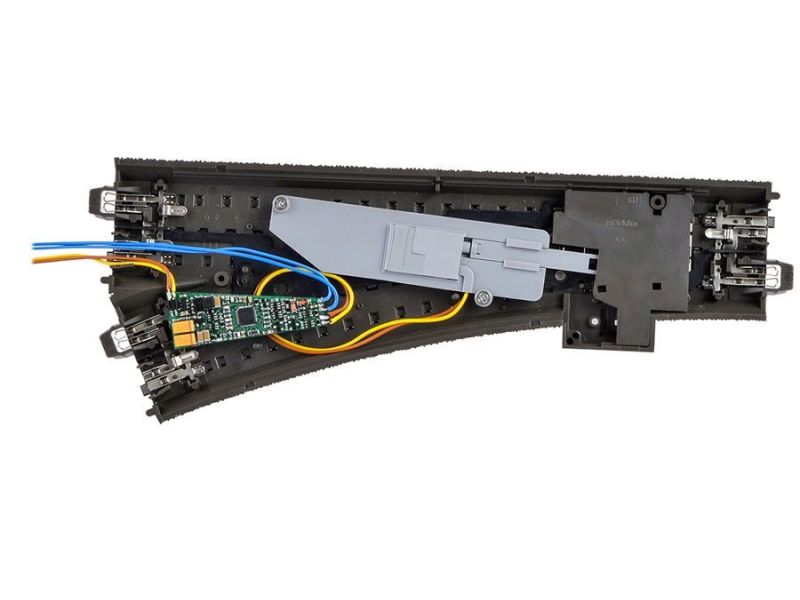

Questo azionamento per scambi è progettato per tutti gli scambi C-Gleis Märklin e Trix. Si distingue per un movimento potente e silenzioso delle lame dello scambio. L'elettronica del decoder digitale associato può essere collocata nel letto ferroviario.

Modello

L'azionamento dello scambio consente un movimento lento e conforme al prototipo delle lame dello scambio. La velocità e il ciclo di movimento sono controllati elettronicamente e garantiscono un azionamento sensibile. In modalità digitale, la direzione di azionamento può essere invertita, se la direzione di movimento non corrisponde alla direzione di commutazione del dispositivo di input.

Il decoder integrato supporta i formati Märklin-Motorola e DCC. Può segnalare la posizione desiderata o attuale tramite RailCom a centrali digitali appropriate, come il Viessmann Commander Art. 5300/5320. È possibile anche un funzionamento analogico.

Caratteristiche principali

Sono presenti uscite di commutazione aggiuntive per relè o LED, nonché per il feedback di posizione convenzionale e polarizzazione del cuore. La loro funzione è configurabile. L'azionamento è compatibile con vari scambi C-Gleis Märklin, inclusi scambi a sinistra e a destra (24611, 24612), scambi a doppio incrocio (24624), scambi a tre vie (24630 – necessitano di due azionamenti), scambi curvi con e senza leva di comando manuale (20671, 20672, 24671, 24672) e scambi snodati (24711, 24712). È anche adatto per scambi C-Gleis Trix, inclusi scambi a sinistra e a destra (62611, 62612), DKW (62624), scambi curvi (62671, 62672) e scambi snodati (62711, 62712).

Prototipo

L'azionamento dello scambio simula il movimento lento e preciso delle lame dello scambio, come si può osservare nel funzionamento ferroviario reale.
