MÄRKLIN 60842 Entrée et sortie de courant continu, Mfx

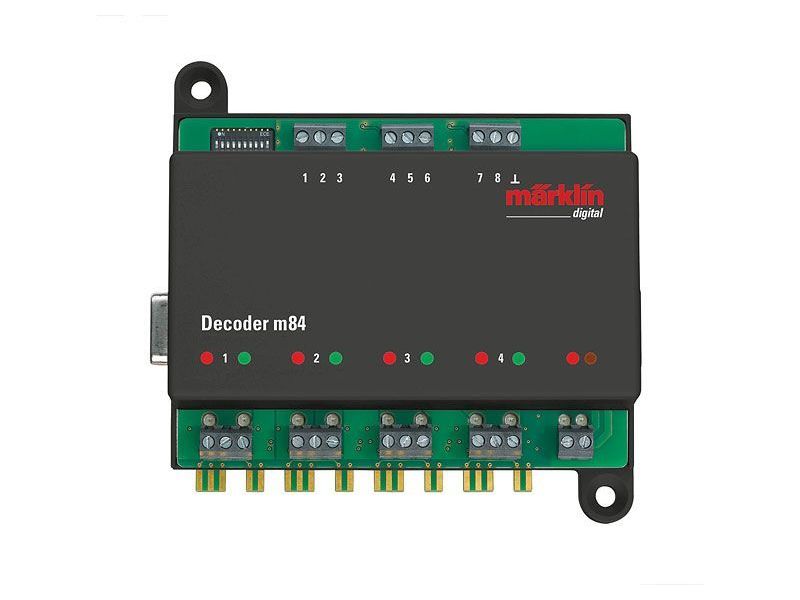

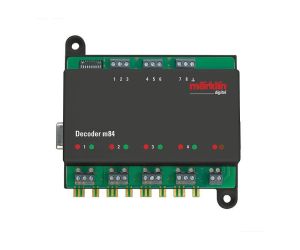

Märklin m84 Récepteur pour circuits à courant continu

Le Märklin m84 est un récepteur pour allumer et éteindre le courant continu. Il est adapté pour les éclairages, moteurs, signaux lumineux Hobby tels que 74371, 74380, 74391 et d'autres accessoires électriques. Le m84 prend en charge les formats numériques Motorola, DCC et mfx.

L'adresse numérique peut être réglée par des interrupteurs de codage ou la voie de programmation par paliers de 4. En format Motorola, une plage d'adresses jusqu'à 320 est disponible, en format DCC jusqu'à 2040. Le m84 dispose de 8 relais dans 4 groupes galvaniquement isolés pour le contrôle des consommateurs. Avec une alimentation 66360, l'état bistable des relais et la mémorisation de l'état de commutation peuvent être réalisés.

Il est possible de contrôler 4 signaux lumineux Hobby et 4 pré-signaux Hobby, y compris la possibilité de commuter simultanément le courant de traction. De plus, le m84 offre 8 entrées pour le commutateur manuel des relais, similaire à l'interrupteur à distance 7244. Les décodeurs m83 et m84 peuvent être enchaînés sans limite. La connexion se fait via des bornes de levage. La capacité de courant maximale est de 5A par groupe.

Données techniques & détails
