MÄRKLIN 60842 Ingressi e uscite di corrente continua, Mfx

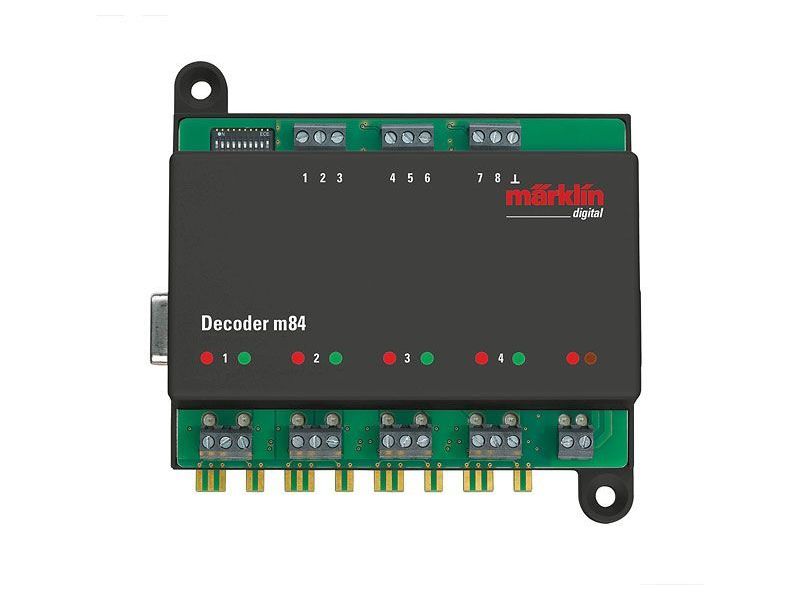

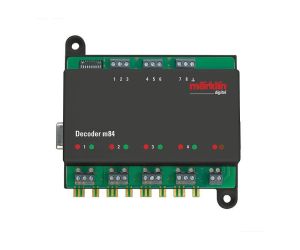

Märklin m84 Ricevitore per circuiti a corrente continua

Il Märklin m84 è un ricevitore per accendere e spegnere la corrente continua. È adatto per illuminazioni, motori, segnali luminosi hobby come 74371, 74380, 74391 e altro accessorio elettrico. Il m84 supporta i formati digitali Motorola, DCC e mfx.

L'indirizzo digitale può essere impostato tramite interruttori di codifica o il binario di programmazione in incrementi di 4. Nel formato Motorola è disponibile un intervallo di indirizzi fino a 320, nel formato DCC fino a 2040. Il m84 dispone di 8 relè in 4 gruppi galvanicamente isolati per il controllo dei carichi. Con un alimentatore 66360 è possibile realizzare lo stato bistabile dei relè e la memorizzazione dello stato di commutazione.

Possono essere controllati 4 segnali luminosi hobby e 4 segnali di avviso hobby, inclusa la possibilità di commutare simultaneamente la corrente di trazione. Inoltre, il m84 offre 8 ingressi per la commutazione manuale dei relè, simile all'interruttore remoto 7244. I decoder m83 e m84 possono essere collegati in modo arbitrario. Il collegamento avviene tramite morsetti a vite. La massima capacità di corrente è di 5A per gruppo.

Dati tecnici & Dettagli
