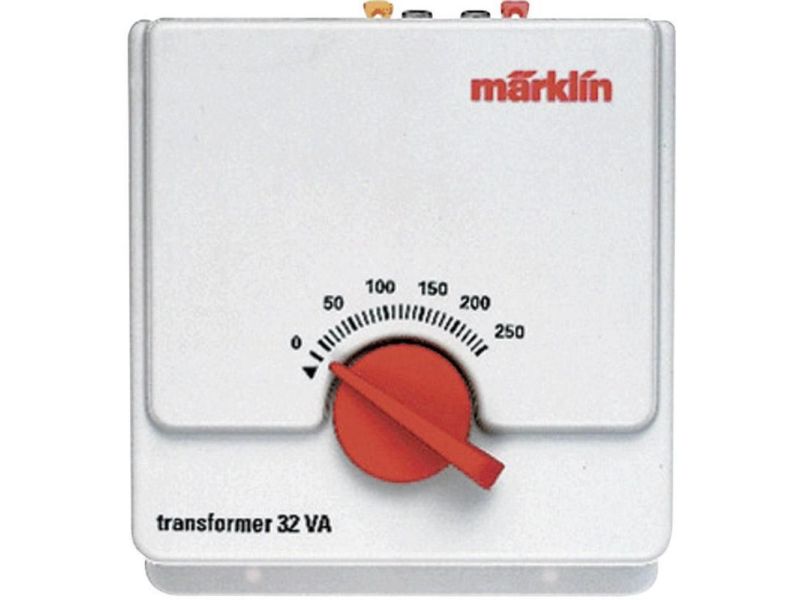

Märklin 66471 Poste de conduite analogique...

Panneau de commande analogique Märklin avec...

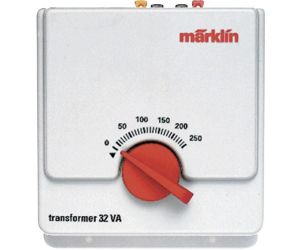

Ce panneau de commande analogique avec transformateur de sécurité intégré est conçu pour le fonctionnement des chemins de fer modèles dans des espaces fermés. La tension de la voie peut être réglée entre 4 et 16 V, tandis que la tension d'éclairage est constante à 16 V. L'appareil est doté d'un boîtier en plastique et est certifié VDE. Le transformateur de 32 VA est exclusivement destiné à un usage intérieur et doit être protégé de l'humidité.

Pour un fonctionnement sans faille des chemins de fer modèles, Märklin recommande l'utilisation de transformateurs d'origine. Le panneau de commande est uniquement adapté pour une connexion à courant alternatif. Les manuels d'utilisation des appareils respectifs doivent être respectés.

Pour le fonctionnement en plusieurs trains dans le fonctionnement conventionnel, l'installation peut être divisée en plusieurs circuits électriques. À chaque circuit électrique, un transformateur et au moins une voie de raccordement sont attribués. La séparation des circuits électriques se fait électriquement par des isolations de conducteur central (par exemple, 74030, 5022 ou 7522). Les rails du système Märklin-H0 conservent le même potentiel et n'ont pas besoin d'être interrompus. Les circuits de caténaire peuvent également être connectés séparément à leurs propres transformateurs pour contrôler les locomotives de manière indépendante. La puissance de sortie du transformateur (en VA) est disponible pour la consommation d'énergie de tous les consommateurs dans le circuit électrique respectif.

Données techniques & détails
