Märklin 66471 Pannello di controllo analogico...

Pannello di controllo analogico Märklin con...

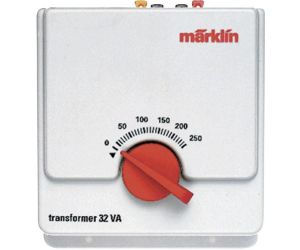

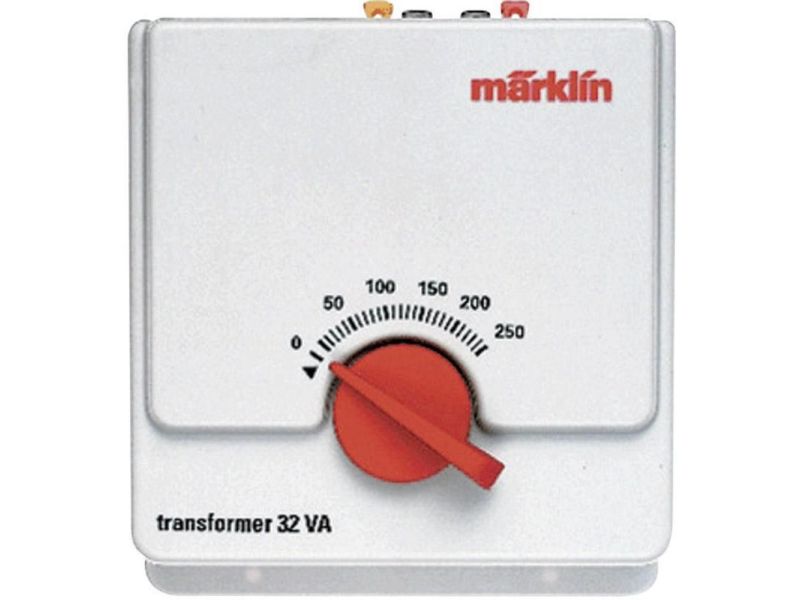

Questo pannello di controllo analogico con trasformatore di sicurezza integrato è progettato per il funzionamento di ferrovie in ambienti chiusi. La tensione della ferrovia può essere impostata tra 4 e 16 V, mentre la tensione luminosa è costante a 16 V. Il dispositivo è dotato di un involucro in plastica ed è certificato VDE. Il trasformatore da 32 VA è destinato esclusivamente per uso interno e deve essere protetto dall'umidità.

Per un funzionamento ottimale delle ferrovie, Märklin raccomanda l'uso di trasformatori originali. Il pannello di controllo è adatto solo per il collegamento a corrente alternata. È necessario seguire i manuali d'uso dei rispettivi dispositivi.

Per l'operazione multi-treno in modalità di funzionamento convenzionale, l'impianto può essere suddiviso in più circuiti elettrici. A ciascun circuito elettrico viene assegnato un trasformatore e almeno un binario di collegamento. La separazione dei circuiti elettrici avviene elettricamente tramite isolamento del conduttore centrale (ad es. 74030, 5022 o 7522). I binari nel sistema Märklin-H0 mantengono lo stesso potenziale e non devono essere interrotti. Anche i circuiti di contatto aereo possono essere collegati separatamente a trasformatori propri, per controllare le locomotive in modo indipendente. La potenza in uscita del trasformatore (in VA) è disponibile per il consumo di tutti i carichi nel rispettivo circuito elettrico.

Dati tecnici & dettagli
