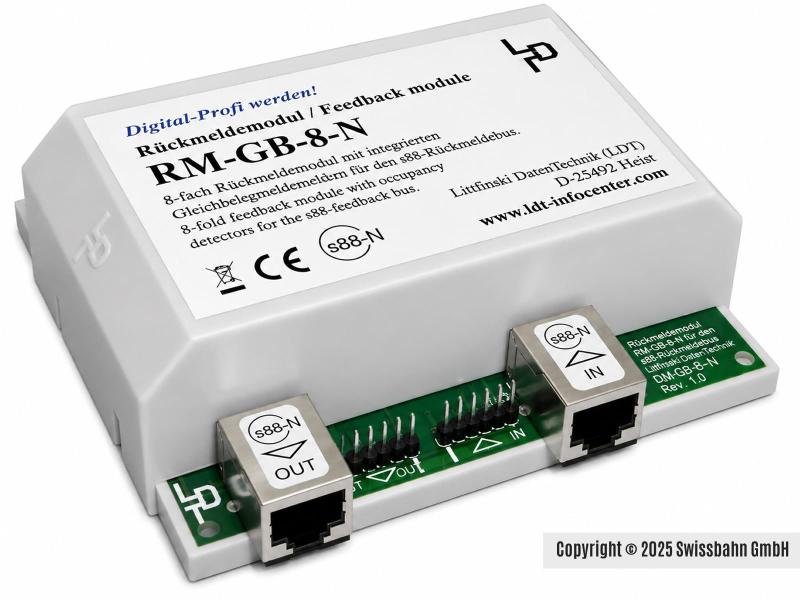

Littfinski 320103 module de rétroaction RM-GB-N-G

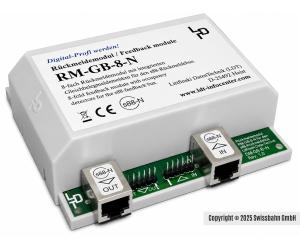

Module de rétroaction Littfinski RM-GB-8-N avec...

Le module de rétroaction Littfinski RM-GB-8-N avec détecteurs de voie intégrés est conçu pour être connecté à des centrales numériques et des interfaces qui supportent le bus de rétroaction s88. Cela inclut des systèmes tels que Märklin Interface, Märklin Memory, Central Station 1 et 2, Intellibox, ECoS, Commander, HSI-88(-USB) et DiCoStation. Il est adapté pour surveiller 8 sections de voie avec une charge de courant allant jusqu'à 3 ampères, des pics de courant allant jusqu'à 7 ampères étant autorisés à court terme.

Le module est divisé en deux détecteurs de voie occupée à 4 voies, ce qui permet de surveiller des voies provenant de deux circuits de booster différents ou de boucles de retournement. Une surveillance de tension intégrée fige les états d'occupation en cas de tension de voie manquante. Aucune alimentation supplémentaire n'est nécessaire pour le fonctionnement, car celle-ci est fournie par le bus de rétroaction s88 de la centrale numérique ou du HSI-88(-USB). Le module est équipé de connecteurs à 6 broches pour les connexions standard s88 et de prises RJ-45 pour les connexions de bus s88-N.

Caractéristiques techniques & détails
