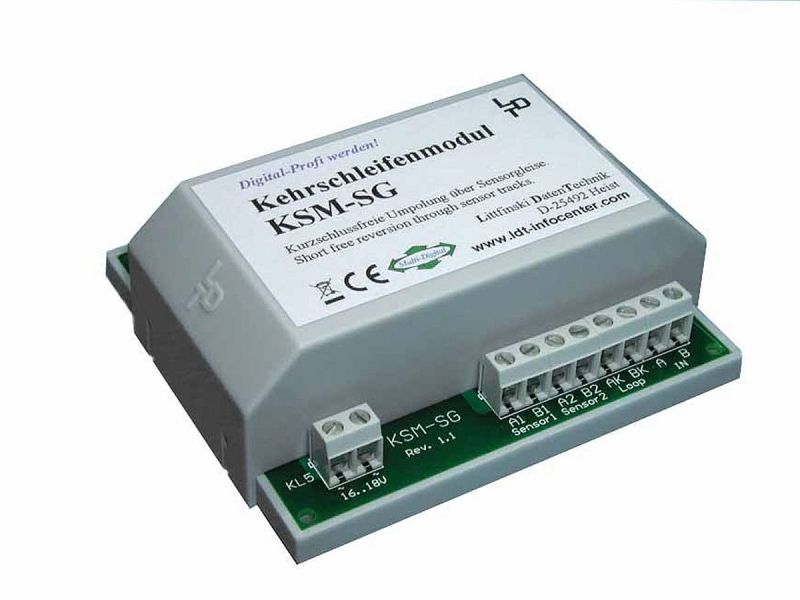

Module de boucle de retournement Littfinski KSM-SG-G

Le module de boucle de retournement Littfinski KSM-SG-G permet l'inversion des boucles de retournement sur le réseau modéliste sans court-circuit. Le contrôle s'effectue via deux voies sensorielles, positionnées à l'entrée et à la sortie de la boucle de retournement. Les rails des voies sensorielles (A1/B1 et A2/B2) ainsi que ceux de la boucle de retournement (AK/BK) sont isolés et sont connectés aux bornes correspondantes du module.

Pour les voies sensorielles, une longueur de 5 à 20 cm est recommandée. La voie de la boucle de retournement doit avoir au moins la longueur du train le plus long sur le réseau. Le module est capable de commuter un courant numérique jusqu'à 8 ampères. Une alimentation externe permet la surveillance de la boucle de retournement et des voies sensorielles avec des détecteurs de présence de rail tels que RM-GB-8-N ou RS-8.

Le module de boucle de retournement KSM-SG-G est livré en tant qu'appareil prêt à l'emploi dans un boîtier. Un manuel d'utilisation ou de montage détaillé est fourni avec chaque module. Les composants de la série Digital-Profi sont compatibles avec les installations numériques existantes.
