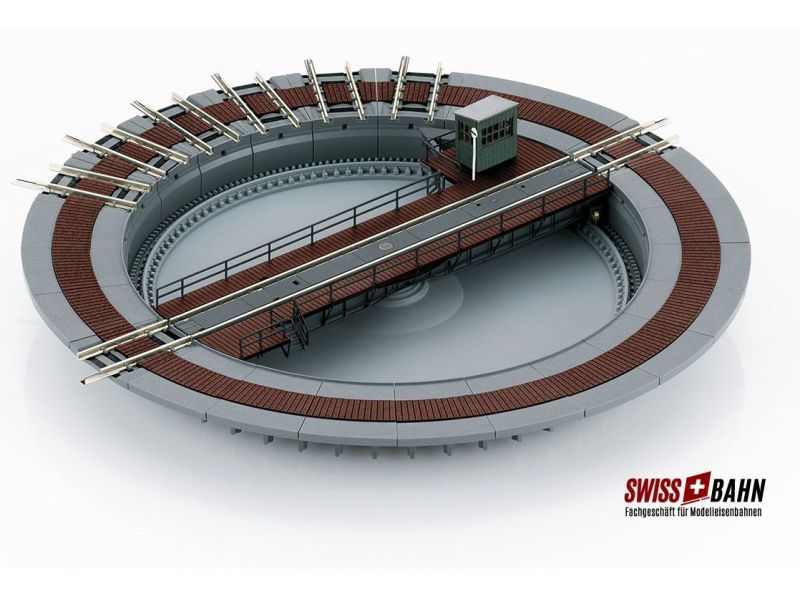

MINITRIX 66570 Plateforme tournante avec 8 embranchements

Plateforme tournante MINITRIX à huit embranchements

La plaque tournante MINITRIX est conçue pour être encastrée dans la plaque de base du réseau. Elle dispose de huit raccordements de voie sur son pourtour, qui peuvent être étendus jusqu'à 24 raccordements à l'aide de segments de bordure emboîtables (référence 66571).

Ce modèle se distingue par ses détails minutieux et sa palette de couleurs fidèle à l'original. La plaque tournante est commandée à distance à l'aide d'un boîtier de commande fourni et entraînée par un moteur électrique. Un dispositif d'arrêt automatique garantit que toutes les voies qui ne sont pas en contact avec la plaque tournante sont hors tension.

Le diamètre extérieur de la plaque tournante est de 170 mm, celui de l’ouverture de montage dans la plaque de base de 145 mm. La profondeur d’encastrement est d’environ 30 mm en cas de raccordement direct par câble et d’environ 50 mm en cas d’utilisation de connecteurs. La plaque tournante mesure 132 mm de long, ce qui permet de faire pivoter des locomotives à vapeur dont l'écartement des essieux ne dépasse pas 130 mm (par exemple, la série 44).

Caractéristiques techniques et détails
