Decoderwerk 20102 C-Gleis Schaltdecoder Entkupplungsgleis

Beschreibung

• Der Decoder verfügt über 1 Ausgang.
• Der Betrieb kann mit DCC oder Märklin® Motorola erfolgen.
• Der Decoder eignet sich zum Schalten von Märklin® und Trix® C-Gleis-Entkupplungsgleisen.
• 100% Qualitätsprüfung aller Decoder
  Entwicklung und Produktion in Deutschland
  Wir verwenden ausschließlich Bauteile namhafter Markenhersteller

Kompatibel

• Entkupplungsgleise Der Decoder kann u.a. an die folgenden Entkupplungsgleise angeschlossen werden.
  • Märklin Entkupplungsgleis 24997
  • Märklin Entkupplungsgleis gerade 2297
  • Märklin Start up - Entkupplungsgleis 20997
  • Trix Entkupplungsgleis 62997


• Märklin C-Gleis Der Decoder kann in die folgenden Gleise eingesetzt und angeschlossen werden.
  • Gerades Gleis 24172
  • Gerades Gleis 24188
  • Gerades Gleis 24229
  • Gerades Gleis 24236
  • Gerades Gleis 24360
  • Gebogenes Gleis 24912
  • Gebogenes Gleis 24230
  • Gebogenes Gleis 24330
  • Gebogenes Gleis 24430
  • Gebogenes Gleis 24530


• Trix C-Gleis Der Decoder kann in die folgenden Gleise eingesetzt und angeschlossen werden.
  • Gerades Gleis 62172
  • Gerades Gleis 62188
  • Gerades Gleis 62229
  • Gerades Gleis 62236

Spannung

• Aufbauen
  • 9-24V Gleisspannung

Der Decoder wird direkt durch die Gleisspannung versorgt. Es kann keine gesonderte Spannungsversorgung angeschlossen werden.

• Leistung
  • 9-24V Gleichspannung
  • 2A Strom

Der Ausgang kann mit 2A belastet werden und liefert 9-24V Gleichspannung.

• Bedarf
  • Ruhestrom unter 5mA

Der Decoder selbst benötigt im Ruhezustand unter 5mA. Der Strombedarf des Ausgangs hängt vom angeschlossenen Artikel ab.

• Kurzer Schluss Die Decoder sind mit einer selbstrückstellenden Sicherung gegen Kurzschluss geschützt.

Ankuppeln

• Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
• Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
• Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.

Konfiguration

• Standard Bei Auslieferung ist die Schaltzeit auf 1 Sekunde gestellt. Das Entkupplungsgleis bleibt solange aktiviert, wie die Taste an der Zentrale betätigt wird.
• Kleine Schritte Du kannst den Schaltimpuls individuell einstellen. Dabei sind Schaltimpulse von 1 bis 255 Sekunden möglich. Und das in kleinen Schritten von 1 Sekunde.
• Für Immer Der Ausgang kann als Dauerbetrieb konfiguriert werden. Der Ausgang wird geschaltet, bis er durch Auswahl deaktiviert wird.
• Gedächtnis Der Decoder stellt beim Start optional die letzte Schaltung des Ausganges wieder her.

Installation

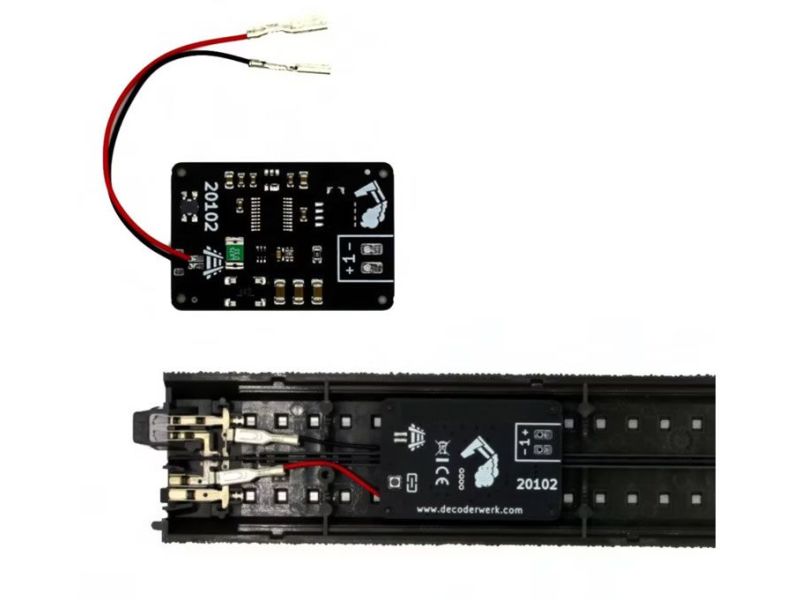

• Anschlüsse Der Decoder verfügt über alle Anschlusskabel zum direkten Einbau in ein Märklin C-Gleis.
• Befestigung Der Decoder kann einfach im Innenbett von C-Gleisen von Märklin oder Trix befestigt werden.
