- Wärmelose neue Generation
- Der Decoder verfügt über einen Motorausgang und einen Lichtschaltausgang.
- Der Decoder besitzt 2 Kontakteingänge für analoges Schalten und manuelle Auslösung
- Der Betrieb kann mit DCC oder Märklin® Motorola erfolgen.
- Der Antrieb ist langsam umlaufend (einstellbar)
- Der Decoder eignet sich zur Steuerung von Märklin® oder Trix® C-Gleis-Weichen und der optionalen Weichenlaterne.
- 100% Qualitätsprüfung aller Decoder
Entwicklung und Produktion in Deutschland
Wir verwenden ausschließlich Bauteile namhafter Markenhersteller
Kompatibel
Antrieb Der Antrieb ist die ideale Alternative für die elektrischen Weichenantriebe 74490, 74491 und 74492 und schaltet lautlos, sicher und langsam vorbildgerecht.
Märklin C-Gleis Der Decoder kann direkt in die folgenden Weichen eingesetzt und angeschlossen werden. Bei schlanken und DKW Weichen sind Kunststoffstege in den Weichen zu entfernen.
- Weiche links 24611
- Weiche rechts 24612
- Schlanke Weiche links 24711
- Schlanke Weiche rechts 24712
- Bogenweiche links 24771
- Bogenweiche rechts 24772
- Bogenweiche links 24671
- Bogenweiche rechts 24672
- Doppelkreuzungsweiche 24624
Trix C-Gleis Der Decoder kann in die folgenden Weichen eingesetzt und angeschlossen werden. Das erforderliche Anschlusskabel liegt bei. Bei schlanken und DKW Weichen sind Kunststoffstege in den Weichen zu entfernen.
- Weiche links 62611
- Weiche rechts 62612
- Schlanke Weiche links 62711
- Schlanke Weiche rechts 62712
- Bogenweiche links 62671
- Bogenweiche rechts 62672
- Schlanke Bogenweiche links 62771
- Schlanke Bogenweiche rechts 62772
- Doppelkreuzungsweiche 62624
Spannung
Der Decoder wird direkt durch die Gleisspannung versorgt. Es kann keine gesonderte Spannungsversorgung angeschlossen werden.
Leistung
Der Lichtausgange kann mit 0,5A belastet werden und liefern 9-24V Gleichspannung.
- 9-24V Gleichspannung
- 0,2A Strom
Bedarf
Der Decoder selbst benötigt im Ruhezustand unter 10mA. Der Strombedarf des Ausgangs hängt vom angeschlossenen Artikel ab.
- Ruhestrom unter 10mA
- KurzSchluss
- Selbstrückstellende Sicherung gegen Kurzschluss
Ankuppeln
- Künstliche Intelligenz Jedenfalls ein bisschen. Der Decoder verfügt über einen automatischen Lernmodus für die Adressierung. Du musst nur einen Knopf drücken und die gewünschten Adressen an Deiner Zentrale aufrufen. Fertig.
- Fernsteuerung Der Decoder kann von einer DCC Zentrale aus mittels Programming-on-Main direkt an seinem Einsatzort konfiguriert werden. Dabei können alle CV's aktualisiert werden.
- Inspektion Der Decoder kann auf einem DCC Programmiergleis konfiguriert werden. Dabei können per Direct-Mode alle CV's gelesen und geschrieben werden.
Konfiguration
- Standard Standardmäßig macht der Ausgang kleine Schritte und fährt den Motor langsam.
- Zeit frei einstellbar.
- Es werde Licht Der Decoder unterstützt die Steuerung der Weichenlaterne und stellt beim Start des Decoders automatisch die letzte Schaltung der Weichenlaterne wieder her.
- Verdreht Der Weichenausgang kann invertiert werden. So können zum Beispiel gegenläufige Weichen mit der gleichen Adresse geschaltet werden.
- Kleine Schritte Du kannst die Schritte welche gefahren werden über 4096 Schritte (ganz vorne nach ganz hinten) fein einstellen und die Umlaufzeit ebenso.
- Auf Befehl Du kannst durch die 2 Kontakteingänge den Motor manuell, über einen anderen Decoder oder gar analog betreiben.
Installation

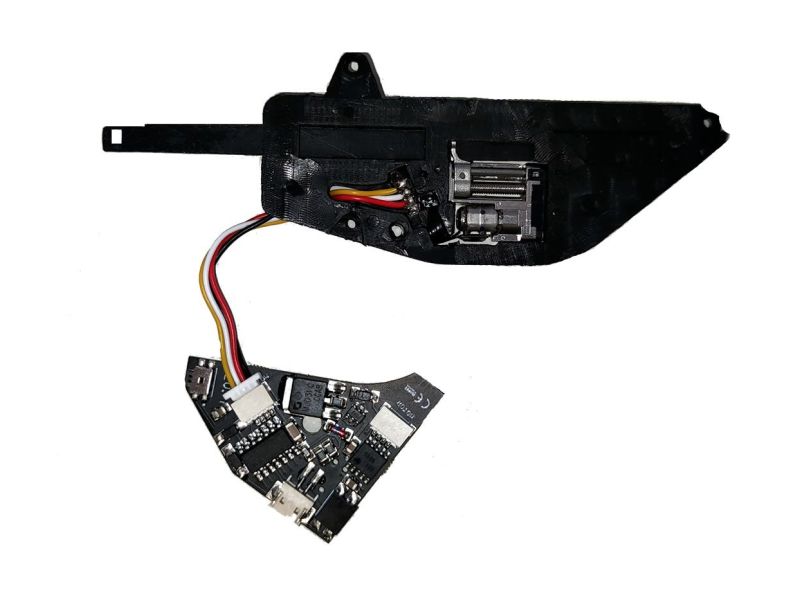

- Anschlüsse Der Decoder verfügt über alle Anschlusskabel zum direkten Einbau in eine Märklin C-Gleis-Weiche.
Für den Anschluss von Trix-Weichen liegt ein passendes Anschlusskabel bei.

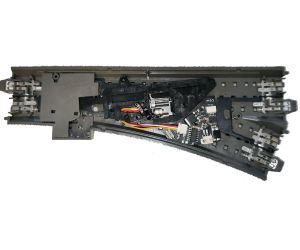

- Befestigung Der Decoder kann einfach im Innenbett einer C-Gleis-Weiche von Märklin oder Trix befestigt werden. Schrauben liegen bei. Der Decoder muss hinter die Motoreinheit geklebt werden.
