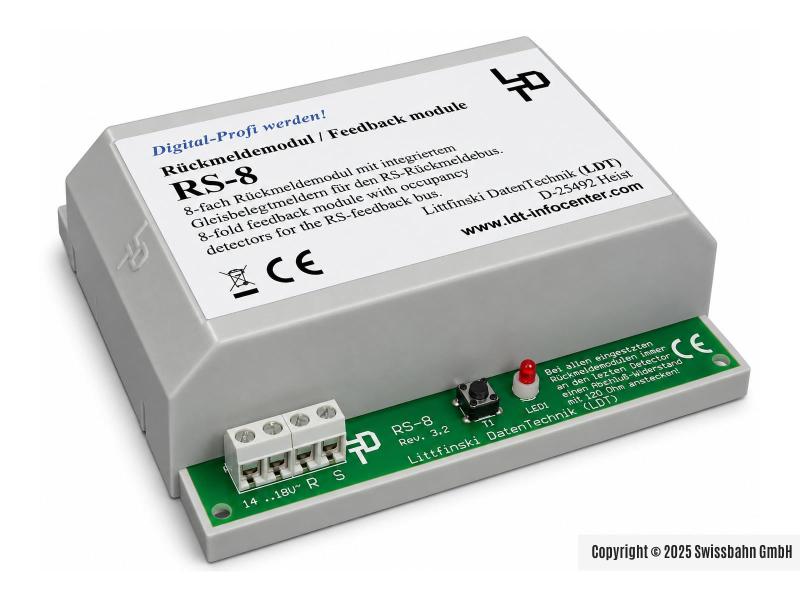

Littfinski 300213 RS-8-G (dispositivo finito in custodia)

Modulo di retroazione Littfinski RS-8-G in custodia

Il modulo di retroazione RS-8 è disponibile come kit, modulo finito testato o come dispositivo finito in custodia. È adatto per il collegamento a centrali di controllo Lenz LZ100 o LZV100 e può essere combinato con fino a 128 moduli. Il modulo monitora otto sezioni di binario con un carico di corrente fino a 3 ampere, con picchi di corrente a breve termine fino a 7 ampere consentiti.

Le sezioni di binario, la cui occupazione deve essere monitorata, vengono alimentate tramite i terminali di uscita del modulo con corrente digitale. Possono essere isolate da un lato o da entrambi i lati. Il rivelatore di occupazione binario a 8 canali RS-8 è suddiviso in due rivelatori a 4 canali, il che semplifica il monitoraggio di binari provenienti da diversi circuiti di amplificazione o anelli di ritorno.

Un monitor di tensione integrato congela gli stati di occupazione in assenza di tensione di binario. La tensione di binario, il bus di retroazione e la tensione di alimentazione sono galvanicamente isolati. L'RS-8 è compatibile con il bus di retroazione RS e può essere combinato con altri moduli di retroazione come RS-16-O, LR101 o LS110.

Dati tecnici & dettagli
